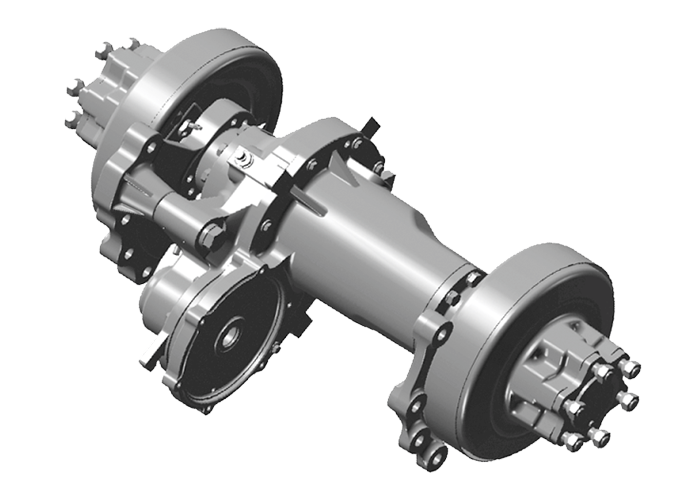

橋箱一體驅動橋
?QX16A
QX25C
QX35A
性能優點
QX16A；QX25C；QX35A型號：
采用二級減速，結構更加緊湊；
H型布局，節省空間；
精密研磨齒輪，噪音低；
整橋出廠前做多項性能檢測；
臥式加工中心、全功能數控車等數控加工；
適用于1.5-3.5T出口型電動叉車。
規格參數
|
橋型號 |
額定載荷(Kg) |
總長度 |
輪輞距 |
輪輞安裝止口 |
輪輞分度圓直徑 |
輪輞螺栓 |
輪轂螺母 |
減速比 |
|
QX16A |
1600 |
985 |
877 |
φ144 |
φ174 |
8-M12x1.25 |
M12x1.25/60° |
25.25 |
|
QX25C |
2500 |
1023 |
963 |
φ102 |
φ142 |
6-M16x1.5 |
M16x1.5/60° |
25.25 |
|
QX35A |
3500 |
1218 |
1145 |
φ149 |
φ200 |
6-M20x1.5 |
M20x1.5/SR22 |
25.81 |
