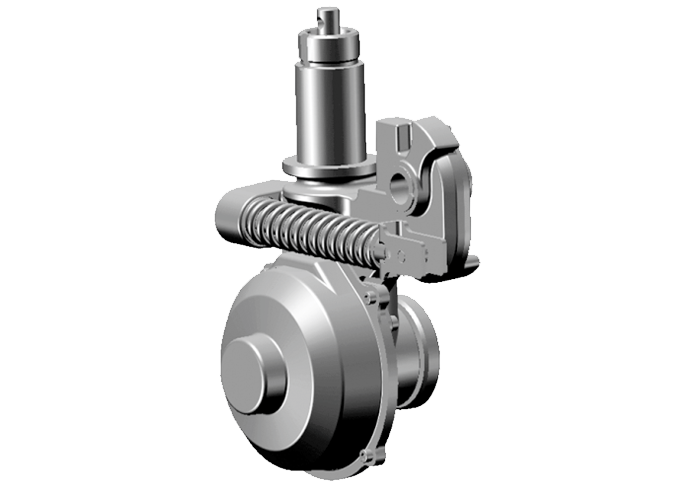

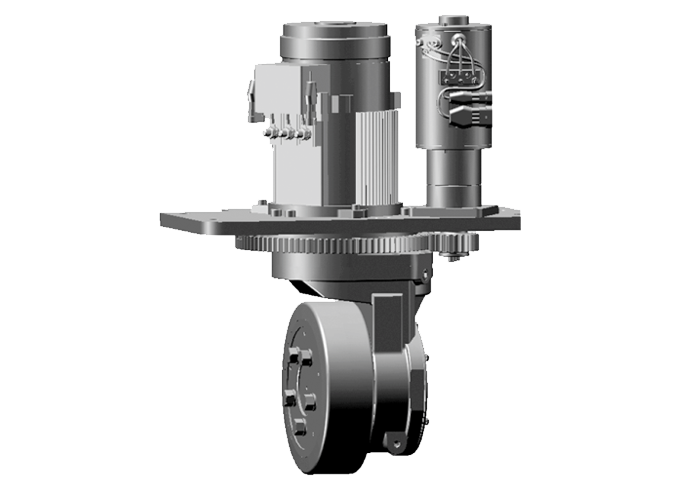

立式驅動轉向單元
DB30A
DM15A
性能優點
獨立的驅動和電轉向系統，體積小，結構緊湊；
主減速機構采用螺旋錐齒輪正交設計，輸出扭矩大，噪音低；
可選配帶測速反饋和熱敏保護裝置的AC電機或DC無刷電機；
可選配電動轉向或手動轉向；
適用于1-3T電動倉儲式叉車。
規格參數
|
橋型號 |
額定載荷(Kg) |
總高度 |
輪胎直徑 |
電機功率(Kw) |
輪輞安裝止口 |
輪輞分度圓直徑 |
輪轂螺栓 |
總減速比 |
|
DB30A |
3000 |
526 |
φ252 |
DC2.5 |
φ80 |
φ113 |
5-M14x1.5 |
18.98 |
|
DM15A |
1500 | 306 |
φ210 |
DC0.6 |
φ32 |
φ54 |
4-M8x1.25 |
19.78 |
